真空リフターと真空吸着搬送
適切な吸着面を持つ段ボール箱、板材、板金部品を真空アタッチメントで取り上げ・配置し、搬送マニピュレーターや昇降設備と組み合わせて移送できます。
- 搬送動作
- 吸着、昇降、水平移動、配置。反転機能を選択可能
真空吸着製品概要
真空アタッチメントはパッドとワーク表面の間に負圧を形成し、段ボール箱、板材、板金部品、箱体の取り上げ・配置を補助します。パッド材質、数量、配置は、表面状態と荷重支持部に合わせて選択します。
アタッチメントは搬送マニピュレーター、ジブクレーン、インテリジェントリフターと組み合わせ、作業者が昇降と移送を誘導します。姿勢変更が必要な場合は、対応する反転機構を選択できます。
構成と仕様
| 対象ワーク | 適切な吸着面を持つ段ボール箱、箱体、板材、板金部品、樹脂板 |
|---|---|
| 搬送動作 | 吸着、昇降、水平移動、配置。反転機能を選択可能 |
| 組合せ設備 | 搬送マニピュレーター、関節式ジブクレーン、インテリジェントリフターに対応。フレーム・レール構造を選択可能 |
| 主要仕様 | ワーク荷重、吸着面積、表面状態、通気性、取り上げ・配置頻度 |
| 安全関連構成 | 真空保持、圧力監視、エア供給停止時の保護回路を選択可能 |
真空吸着に適した作業条件
- ワークに適切な接触領域があり、パッドが表面に密着して有効なシールを形成できること。
- 薄肉部品や外観部品では吸着点を分散し、局所的な機械クランプ力や手作業による引きずりを減らします。
- 包装ライン、板材の投入・取り出し、箱体搬送など、吸着、移送、配置を繰り返す工程。
真空アタッチメントの選定と使用
- 粗い表面や多孔質面には対応するシール材料と真空源を選択できます。吸着条件が適さない場合は、機械式把持や支持構造を使用できます。
- 油分、水分、粉じんはシールと吸着に影響します。使用前に接触部を清掃し、ワーク表面に合わせてパッド材質を選択します。
- 高温ワークには耐熱接触部品や断熱された機械式アタッチメントを選択し、接触構造をワーク温度に合わせます。
よくある質問
真空リフターは段ボール箱の搬送に使えますか？
適切な吸着領域を持つ段ボール箱に使用できます。パッド数、接触面積、真空源を箱の荷重、段ボール強度、通気性に合わせて構成し、吸着が安定してから持ち上げます。
板金部品はどのように取り上げ・配置しますか？
アタッチメントを板金部品の適切な領域に密着させ、吸着が安定した後に持ち上げと移送を補助します。配置時はワークを先に支持させてから吸着を解除し、支持台や治具の端との擦れを減らします。
真空吸着したまま反転できますか？
反転機構を追加できます。吸着点の配置、反転角度、保護回路をワーク荷重と重心に合わせて構成し、吸着を維持した状態で姿勢を変更します。
関連する導入事例

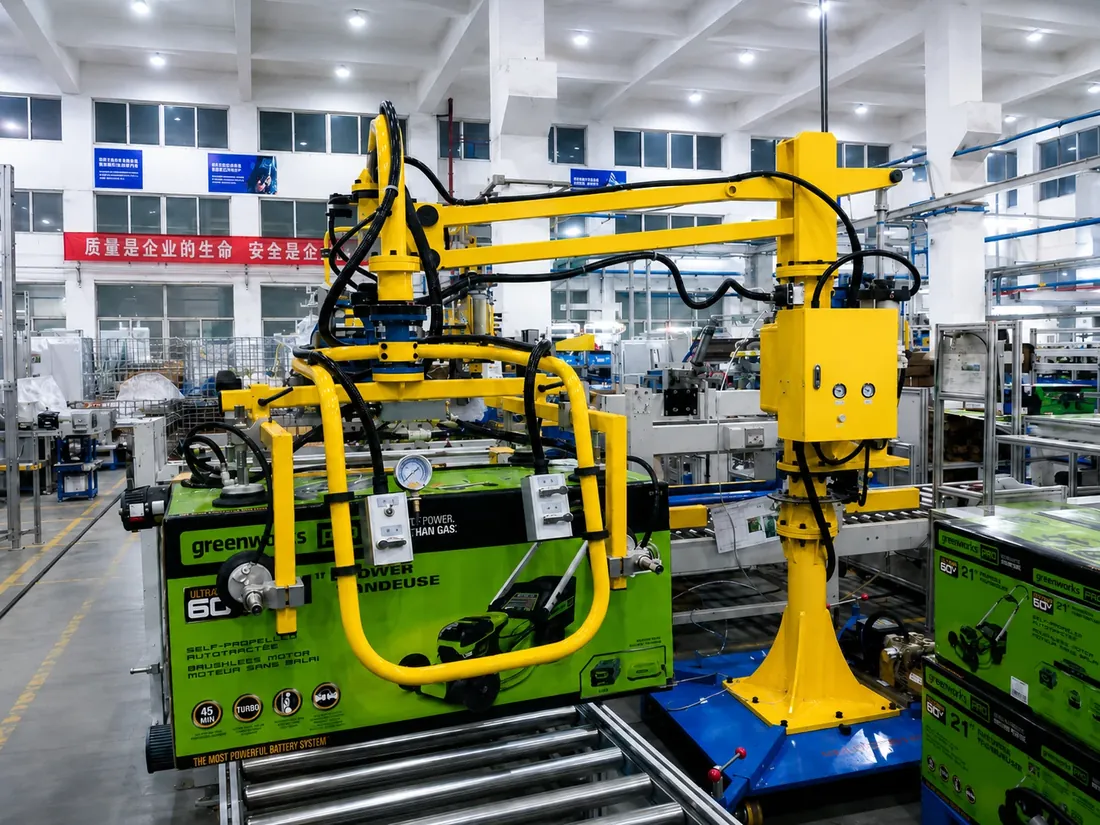

段ボール箱の積み付け現場動画段ボール箱の吸着搬送・積み付け事例搬送マニピュレーターと真空吸着アタッチメントにより、段ボール梱包品の吸着、持ち上げ、移載、積み付けを行います。作業者一人が操作ハンドルで箱の位置を誘導し、繰り返し抱えて持ち上げる作業を減らします。
大型板材の反転現場動画大型板材の真空吸着反転事例搬送マニピュレーターと板材用真空吸着反転アタッチメントを組み合わせ、多点吸着で大面積板材の持ち上げ、90°反転、移載を行います。作業者が単独で水平姿勢と垂直姿勢の切替を誘導します。
大型箱体の搬送現場動画大型梱包箱の移動式吸着搬送事例移動式搬送マニピュレーターと側面と上面に吸盤を備えた特注の真空吸着アタッチメントで、大型梱包箱の吸着、持ち上げ、方向転換、設置を補助します。作業者が箱の移載を誘導することで、大型箱を人が抱えて持ち上げる作業を減らします。作業条件を送り、技術提案を受ける
ワーク名、単品重量、外形寸法、取り上げ・設置動作をお知らせください。エンジニアがマニピュレーターの方式、作業範囲、先端アタッチメントを提案します。図面や現場写真はメールまたは企業WeChatでお送りいただけます。
