汽车座椅总成装配转运案例

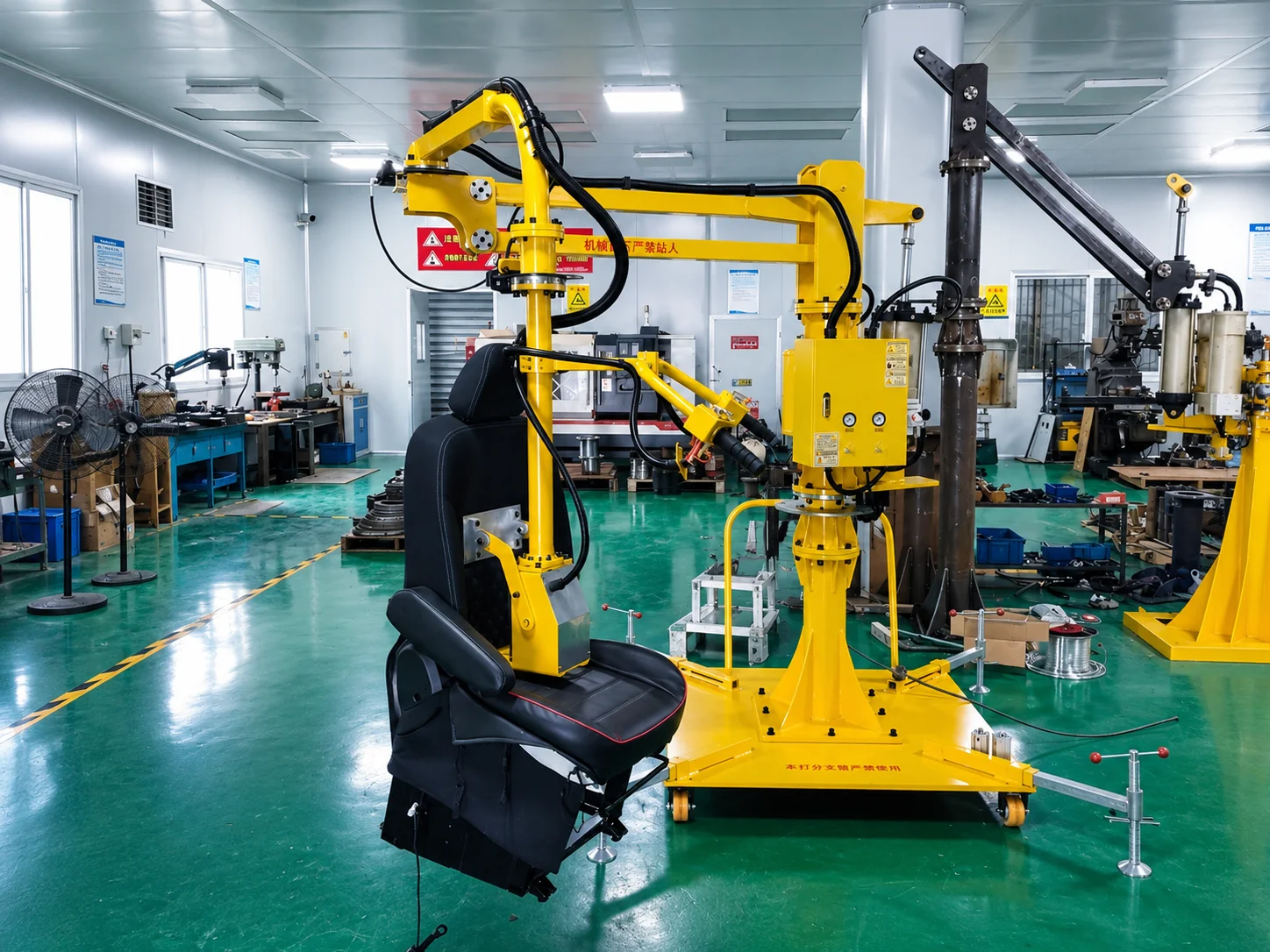

汽车座椅总成体积较大，搬运时需要兼顾外观面、功能部件和装配姿态。本方案采用移动式助力机械臂与座椅专用夹具，设备在工位落位固定后作业，夹具作用于座椅的承载部位，由机械臂辅助承重，操作人员引导座椅完成取放、转移与装配对位。

• 座椅专用夹具围绕承载部位布置接触与支承结构，减少操作人员直接抱持外观件和功能件。
• 机械臂辅助承担座椅重量，操作人员通过手柄引导取放与对位，减轻反复举升和持续托持负担。
• 移动式底座便于设备在空载状态下切换作业位置，落位固定后开展对应工位的装配转运。

1. 将空载设备移至作业点，完成底座落位固定，再将座椅夹具引导至取件位置。
2. 对齐座椅承载部位，执行夹持并检查夹持状态，缓慢提升座椅，使其离开支承。
3. 通过手柄引导机械臂平移，保持座椅所需装配姿态，接近目标位置后缓慢对位。
4. 将座椅落至支承或装配位置，待座椅获得承托后解除夹持，并将夹具移出作业区域。

• 座椅夹具可选抱夹、定位支承或组合结构，接触位置与防护材料配合座椅结构配置。
• 不同座椅型号可选可调定位机构或快换夹具，以对应的接触结构覆盖选定规格范围。
• 固定作业点可另选立柱式布置；移动式底座尺寸与机械臂覆盖范围可配合工位通道选型。
