汽车盖板与电池仓焊接搬运案例

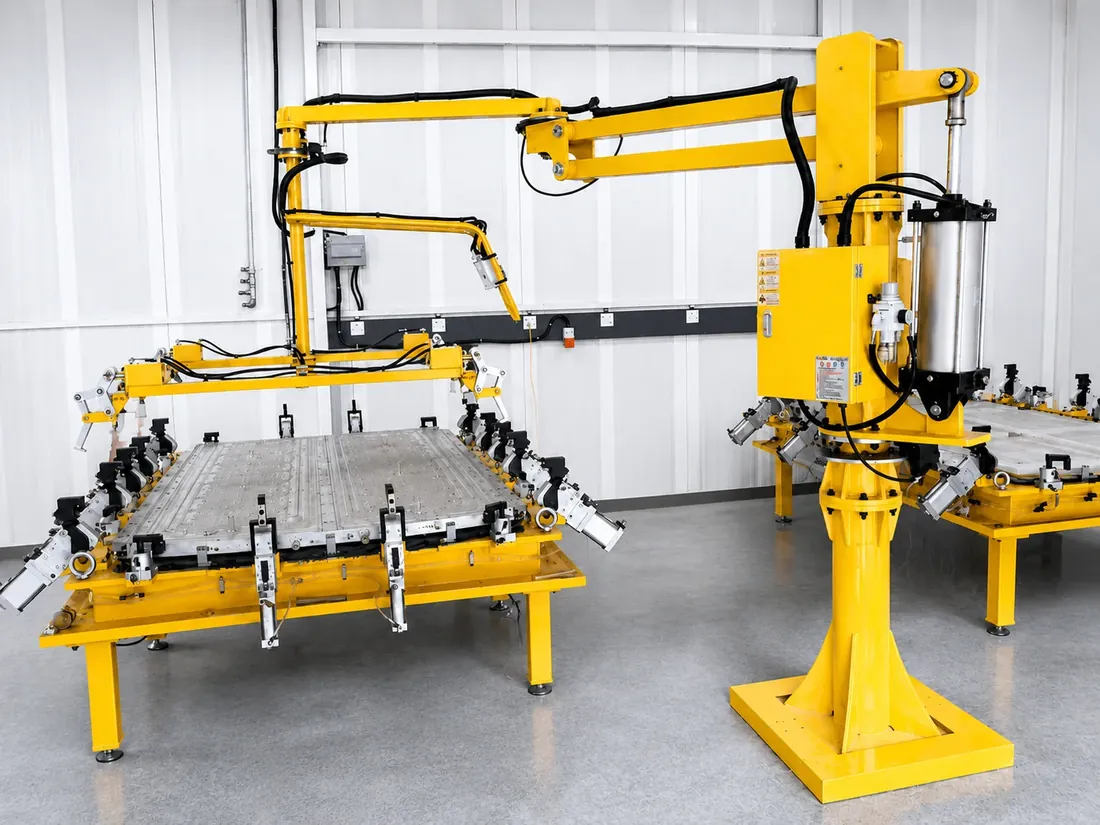

汽车盖板与电池仓部件多为大幅面钣金件，焊接前后需要在料架与工装之间转移。本方案采用立柱式助力机械臂配合定制焊接搬运夹具，围绕工件结构布置夹持位置，由机械臂辅助承重，操作人员引导工件接近定位基准，完成取放与焊接工装上下料。

• 定制夹具围绕钣金件的结构与承载位置布置接触点，减少搬运过程中的局部挤压和直接拖拽。
• 机械臂辅助承担工件重量，操作人员通过手柄调整取放位置，减轻料架与工装之间的搬运负担。
• 夹取、转移与入位动作连续衔接，辅助工件接近焊接工装定位基准，方便后续工装装夹。

1. 引导夹具靠近料架上的工件，对齐夹持位置，使接触部位贴合工件的承载区域。
2. 执行夹紧并检查夹持状态，缓慢提升工件，使其离开料架支承和周边限位结构。
3. 沿工位搬运路径转移工件，接近焊接工装后缓慢调整位置，对齐工装定位基准。
4. 将工件落入工装支承位置，待工件得到承托后松开搬运夹具，并退出工装作业区域。

• 夹具接触面可选软质防护或其他配套接触材料，配合钣金表面处理方式与允许受力区域。
• 夹持点、支承结构和定位辅助结构可按工件外形配置，便于接近料架和焊接工装。
• 多规格生产可选可调夹持结构或独立快换夹具，机械臂覆盖范围可配合上下料点位选型。
