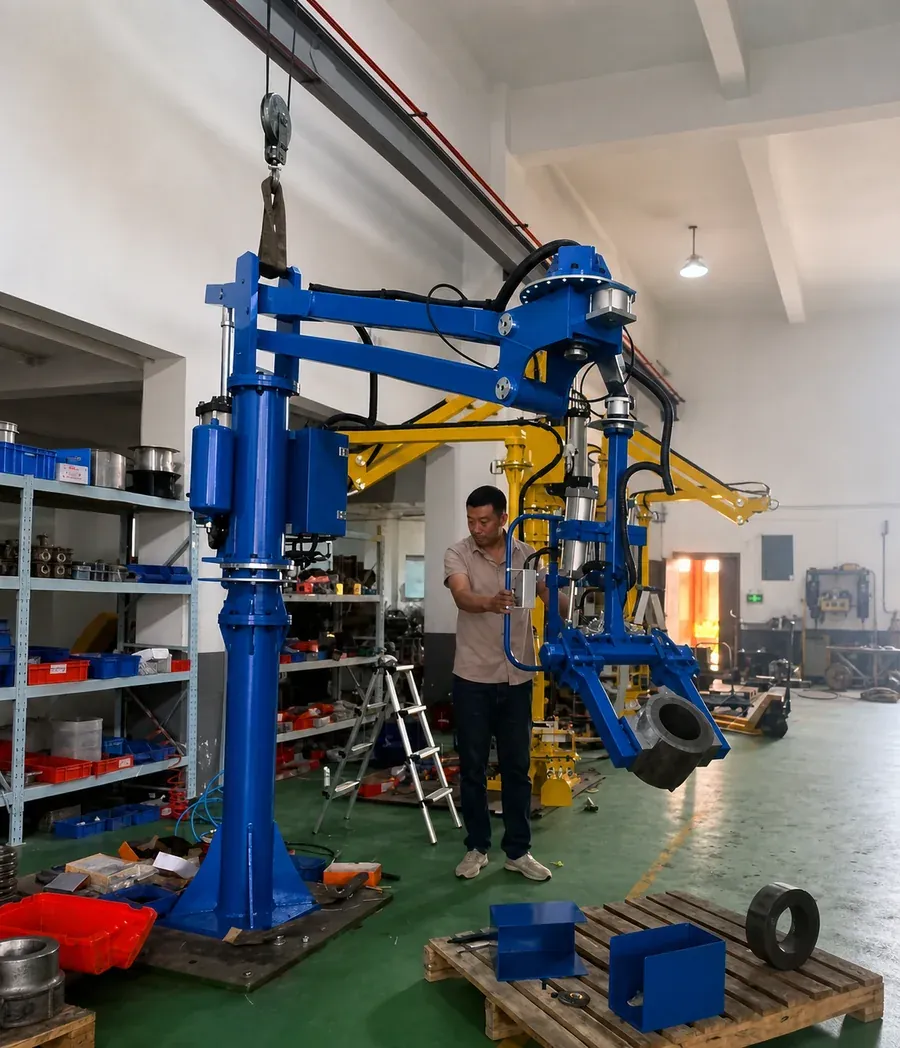

圆环件搬运翻转案例

圆环件搬运既要选择合适的夹持部位，也要兼顾重心与翻转后的放置姿态。助力机械臂搭配环件专用夹具，使工件在夹持状态下完成抬升、转运与翻转。操作人员通过扶手引导机械臂，调整工件朝向并靠近目标位置，减少直接托举圆环和搬运过程中的中途换手。

• 环件专用夹具与工件接触部位相配合，在抬升和转运过程中保持夹持，减少人工直接托举。
• 翻转机构与机械臂运动配合，使圆环在夹持状态下调整朝向，衔接搬运与目标位置的对准。
• 一名操作人员通过扶手引导工件，将抬升、转移和落放连续衔接，减少搬运过程中的换手。

1. 引导环件专用夹具接近工件，将接触部位与预定夹持位置对齐，再执行夹持动作。
2. 确认夹持状态后，辅助抬升圆环，使工件脱离原承托位置，并留出后续转移动作的空间。
3. 保持夹持并引导机械臂转移圆环，配合翻转机构调整工件朝向，逐步接近目标放置位置。
4. 将圆环与目标位置对齐并缓慢落放，待工件获得承托后松开夹具，再引导机械臂退出。

• 内外径与厚度不同时，可选配对应的夹具接触结构，使夹持位置贴合相应规格的圆环外形。
• 接触面有保护要求时，可选适合的接触材料或防护结构，减少夹具与工件表面的直接硬接触。
• 上下料姿态不同时，可选相应的翻转方向与机构布置，使工件转向动作衔接目标取放位置。
