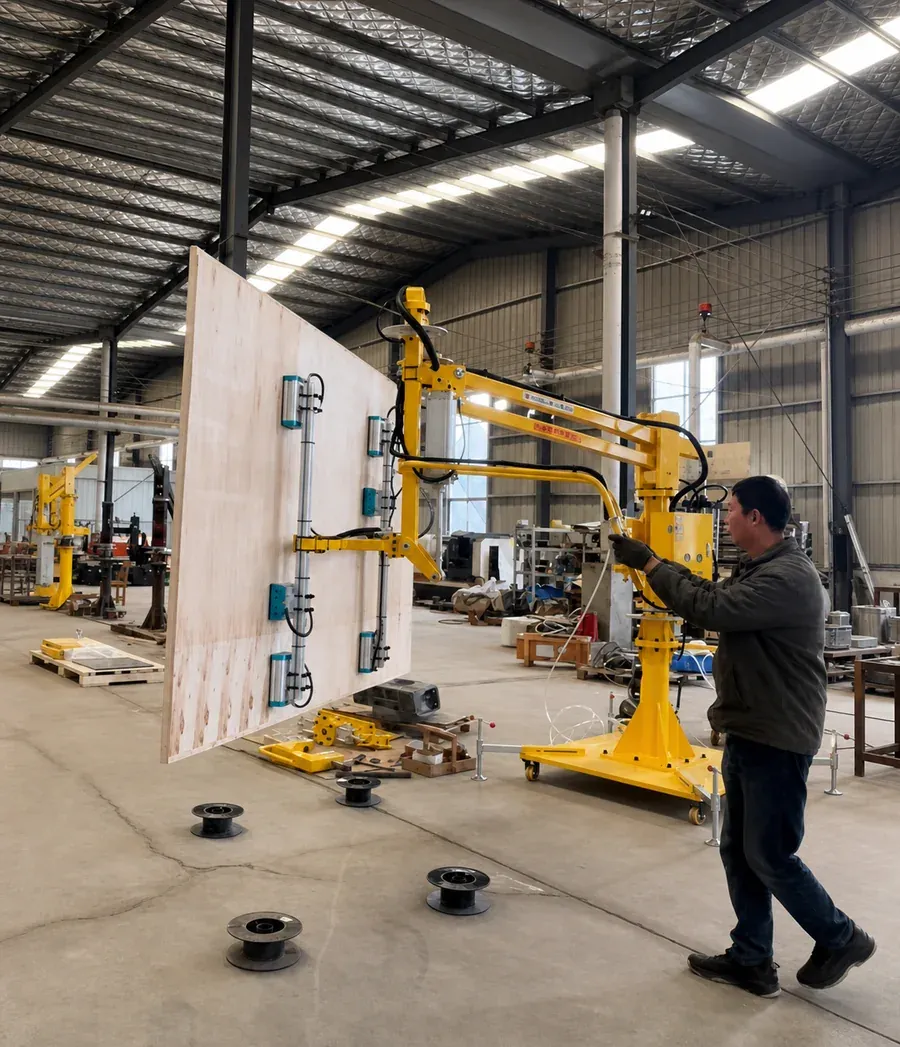

大板材真空吸附翻转案例

大幅面板材在搬运和翻面时，需要兼顾幅面支撑与姿态控制。安睿克采用助力机械臂搭配板材真空吸附翻转夹具，通过分布在板面的多个吸附点承接工件，辅助完成提升与90°翻转。操作者通过扶手引导板材，在水平和竖直姿态之间转换并转移至目标位置。

• 多个吸附点结合板材幅面分布，由真空夹具承接板材，减少人工在边缘位置直接托举。
• 翻转机构辅助完成90°姿态转换，将水平与竖直取放衔接起来，便于工位之间转移。
• 机械臂提供提升助力，单人通过扶手引导板材移动与落放，减少多人协同搬运的动作。

1. 引导吸具靠近板材，对齐可吸附区域并使吸盘贴合板面，建立真空后检查吸附状态。
2. 缓慢提升板材，使其离开支承面，保持板材与台面及周边设备之间具备翻转空间。
3. 保持吸附，通过翻转机构完成90°姿态转换，再引导机械臂将板材转移至目标位置。
4. 将板材对准承接位置并缓慢落放，待支撑稳定后释放真空，移开吸具并返回取料位置。

• 吸盘数量、分布和接触材料可按板材幅面、刚度与表面状态选配，匹配板面可用区域。
• 真空源与吸附状态监测装置可按板材表面的平整度和透气性选型，配合实际吸取工况。
• 机械臂安装形式与工作范围可按工位布局选配，兼顾水平或竖直取放高度及翻转空间。
