汽车顶棚内饰件翻转装配案例

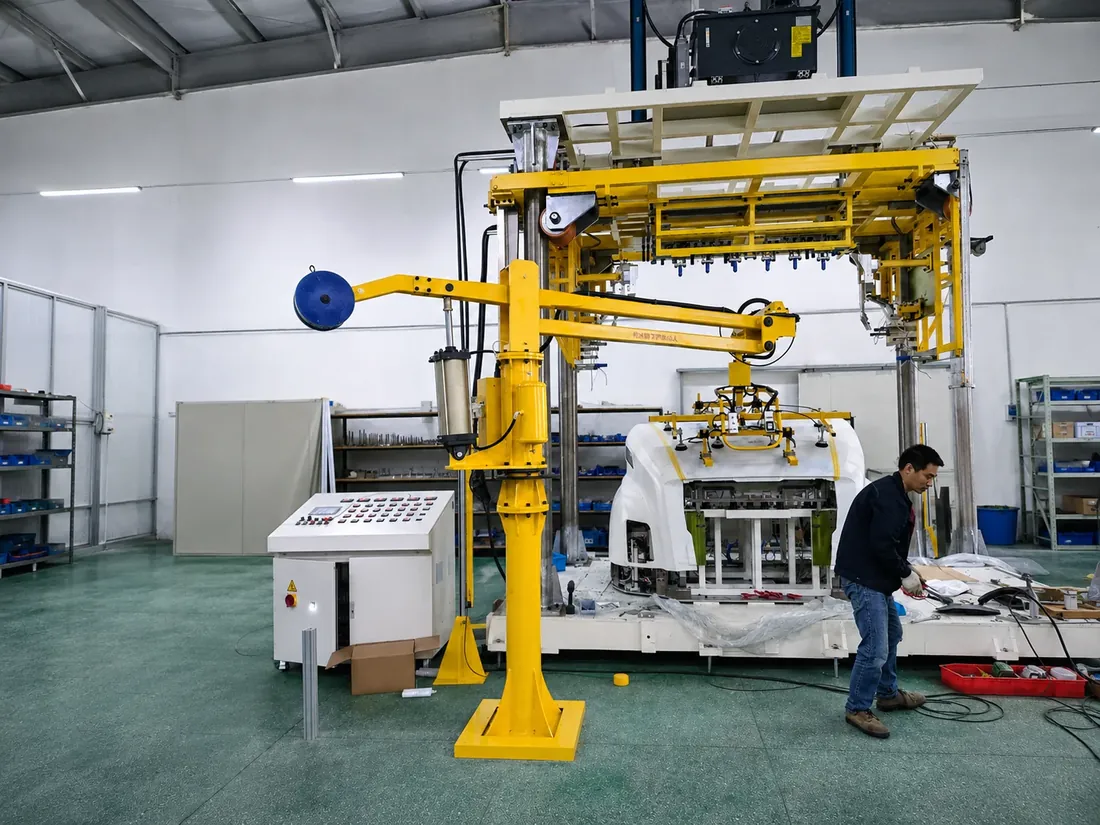

汽车顶棚内饰件幅面大、刚性较低，装配过程中需要兼顾承托与姿态调整。本方案采用立柱式助力机械臂与大幅面真空吸附翻转夹具，通过多个吸附点分散受力，由机械臂辅助承重，操作人员引导工件完成取放、翻转和装配对位，减少反复托举与换手。

• 多个吸附点分布于工件表面，分散局部受力，减少人工托举大幅面内饰件时的局部挤压。
• 机械臂辅助承担工件重量，操作人员通过手柄引导位置，减轻重复举升与长时间托持的负担。
• 翻转机构与吸附夹具配合，在保持吸附的状态下调整工件姿态，衔接取件、翻面和装配对位。

1. 将吸附夹具引导至顶棚上方，对齐各吸附点与工件接触区域，使吸盘贴合工件表面。
2. 启动真空吸附，吸附稳定后缓慢提升工件，使顶棚整体离开原支承位置。
3. 引导机械臂平移至装配区域，通过翻转机构调整顶棚姿态，再对齐装配位置。
4. 将顶棚缓慢放入装配支承位置，待工件获得承托后解除吸附，并将夹具移出。

• 吸盘材质、数量及分布可按顶棚表面和幅面选配，兼顾贴合效果与工件受力分布。
• 多型号生产可选可调吸附工装或快换夹具，分别覆盖对应的顶棚规格与接触位置。
• 机械臂覆盖范围与翻转机构可按取放高度、目标姿态及装配空间配置，配合工位布置。
