纸箱产品真空吸附搬运案例

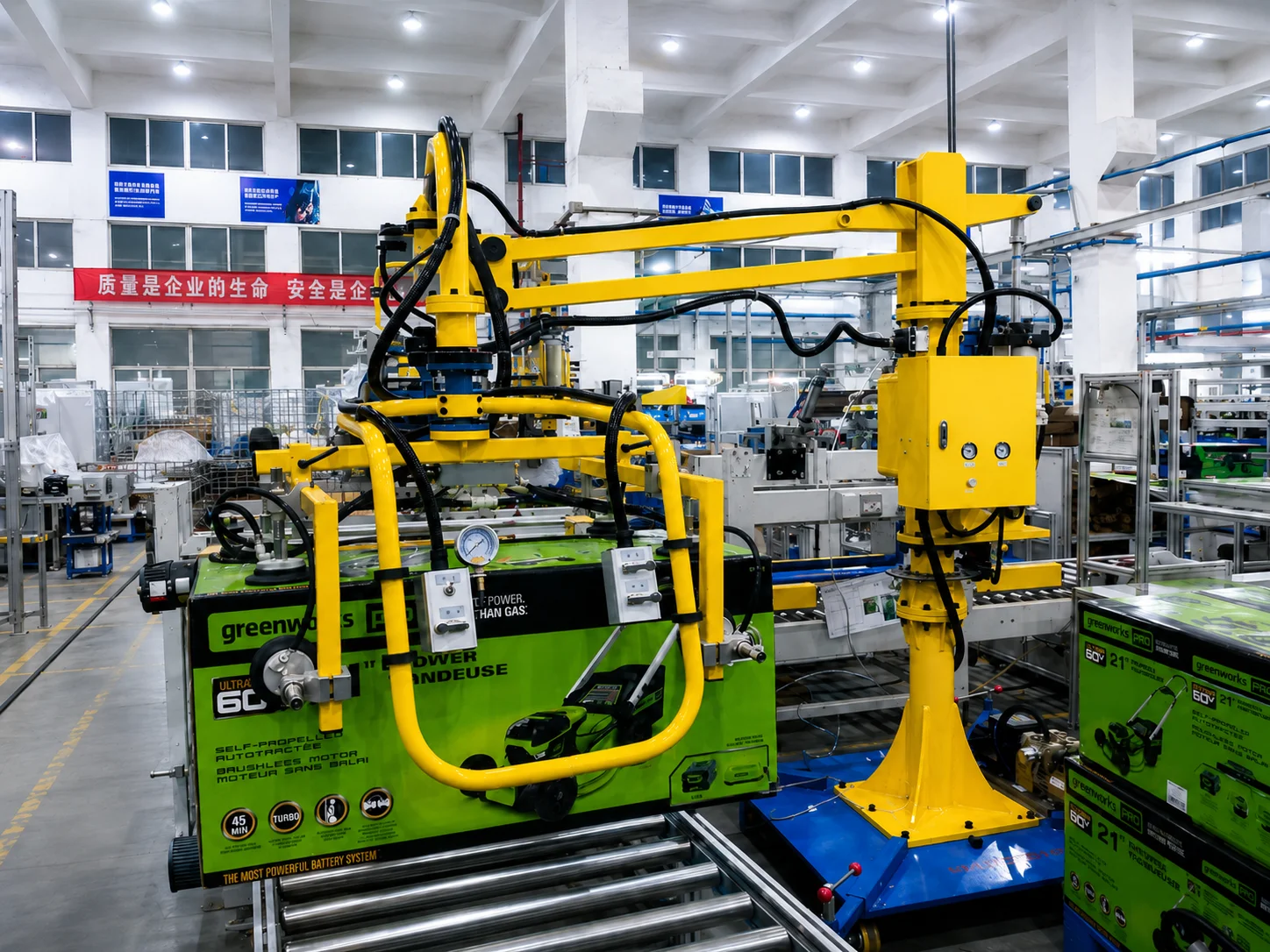

纸箱包装与转运工位需要重复完成取箱、提升和放置。本方案采用移动式助力机械臂搭配真空吸附夹具，利用箱体表面的吸附区域取件，由机械臂辅助承重，操作人员引导取放位置。设备在工位落位固定后作业，切换作业点时以空载方式移动底座。

• 真空夹具从箱体的适用区域吸取纸箱，减少双手抱搬与拖拽，方便衔接包装线的重复取放。
• 机械臂辅助承担提升负载，操作人员通过手柄控制搬运路径和放置位置，减轻搬运负担。
• 移动式设备可在空载状态下切换作业点，底座落位固定后完成对应工位内的纸箱转移。

1. 将空载设备移至作业点并固定底座，整理取放路径，使纸箱吸附区域便于夹具接近。
2. 将吸具贴合纸箱的适用吸附区域，启动真空吸附，吸附稳定后缓慢提升箱体。
3. 通过手柄引导机械臂转移纸箱，接近目标位置时降低移动速度，并对齐放置区域。
4. 将纸箱缓慢落放，待箱底得到承托后解除吸附，抬起吸具并移回下一取件位置。

• 吸盘数量、接触面积及布置可按纸箱尺寸和表面状态配置，配合纸板强度与封箱位置。
• 真空源与吸具接触结构可按包装材料的透气性和吸附区域选配，覆盖对应的箱体规格。
• 多规格纸箱可选可调或快换吸具，机械臂升降行程与覆盖范围可配合取放点位选型。
