製品概要
AUREKのエア式搬送マニピュレーターは、中重量から重量ワークの作業支援搬送に使用します。設備が重量を支え、作業者が移動方向と位置を案内します。
ワーク重量、寸法、重心、搬送経路、昇降高さ、設置スペース、動作要件に合わせて設備を設計できます。
主要仕様／提案情報
| 可搬質量 | ワーク重量、重心、アタッチメント、安全率に合わせて個別設計 |
|---|---|
| 作業半径 | 工程スペース、取扱距離、旋回範囲に合わせて個別設計 |
| 昇降ストローク | 設置高さ、取扱高さ、動作経路に合わせて個別設計 |
| 使用空気圧 | 0.5–0.7MPa（5–7bar） |

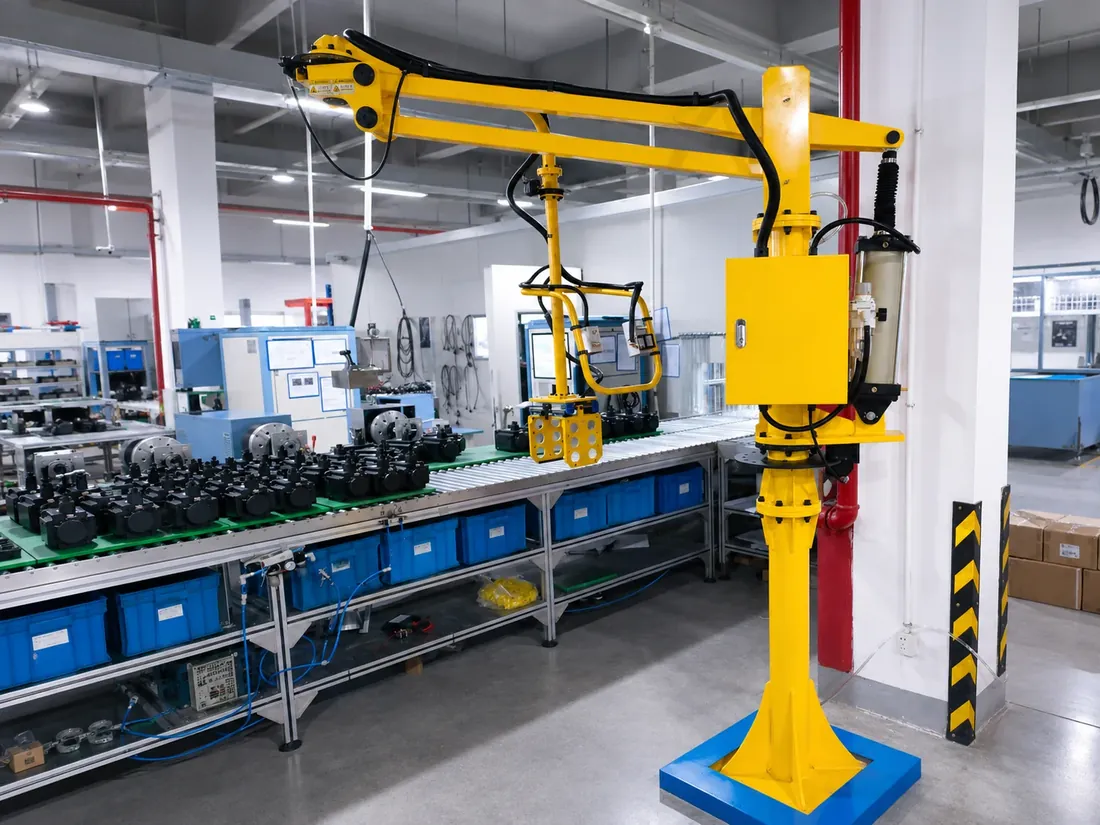

| 設置方式 | 支柱設置型、天井設置型、移動式、レール式から選択可能 |
| アタッチメント形式 | 真空吸着パッド、機械式グリッパー、外側クランプ、吊りフック、エア拡張シャフト、反転アタッチメントなど |
解決できる現場課題
- 中重量から重量ワークの人手搬送は負担が大きく、作業者が疲労しやすい。
- ワークを設備、治具、組立位置へ正確に配置する必要がある。
- 搬送動作に反転、旋回、昇降、ステーション間の水平移動を含む。
- 製品表面は傷つきやすく、荷重を均等分散した安定把持が必要。
- 限られた現場スペースのため、支柱設置型、天井設置型、または移動ベース設置が必要です。
ソリューションの特長
- 本体、空圧回路、先端アタッチメントを一体設計し、導入後の適合問題を抑えます。
- 複数の旋回関節で広い作業範囲をカバーし、ブレーキ装置も搭載できます。
- 主供給エアに異常が生じた場合、予備エア源によりアームを緩やかに下降させられます。
- 固定機種だけでなく、お客様のワークと工程に合わせた個別設計に対応します。
よくあるご質問
エア式搬送マニピュレーターで完全自動搬送できますか？
AUREKのエア式搬送マニピュレーターは、設備が荷重を支え、作業者が誘導、位置決め、配置を行う作業支援機器です。柔軟な生産や特殊用途に適しています。
エア式搬送マニピュレーターを選ぶ前に必要な情報は何ですか？
ワーク重量、寸法、重心、表面状態、搬送経路、昇降高さ、反転の要否、現場スペース、圧縮空気条件をご提供ください。
重量物や特殊条件にも対応できますか？
適しています。具体的な構成は、ワーク重量・重心、アタッチメント重量、搬送頻度、動作経路、安全率、現場での設置方式を基に決定します。
